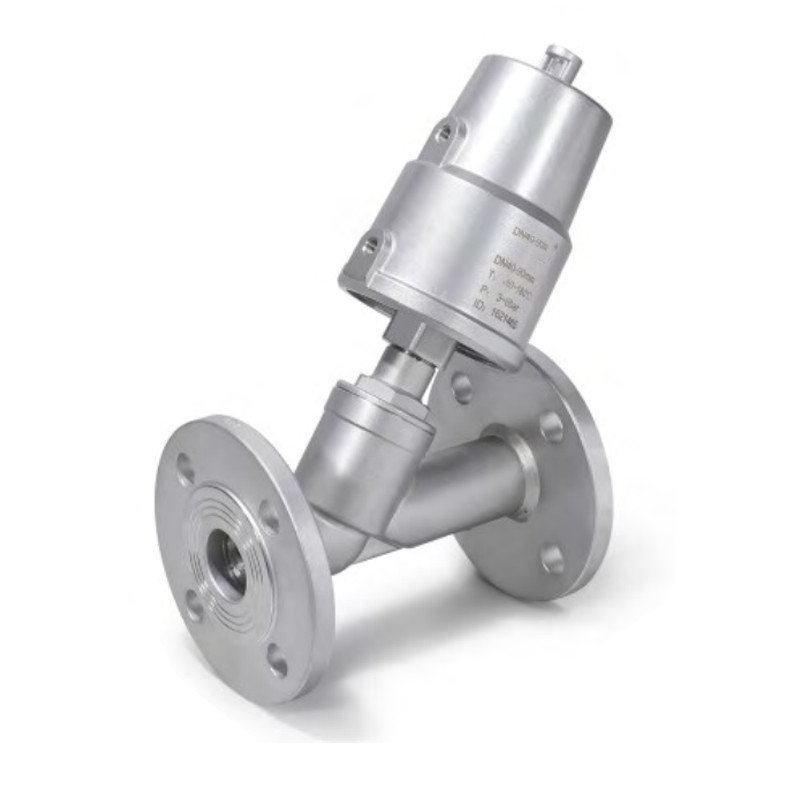

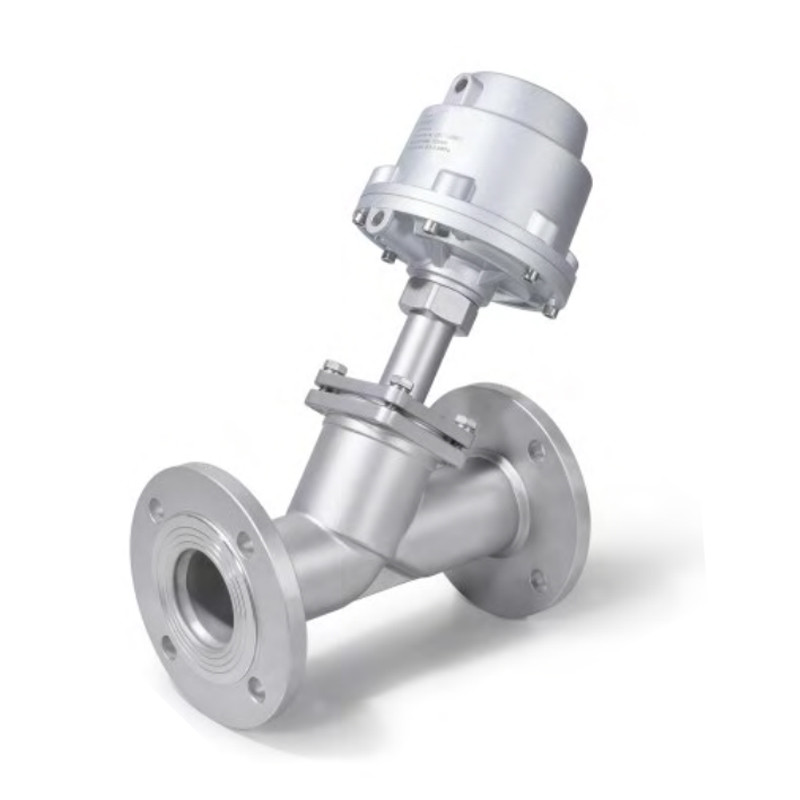

Ｙ 형태 피누마틱 각도 씨트 밸브 EPS 기계 예비품
장점
1. 큰 흐름, 저저항은 워터해머를 방지합니다.
2. Y-타입 상승은 30%까지 흐르고, 흐름을 더 매끄럽게 합니다.
3. 긴 직장 생활.
4. 유지에 대한 필요를 최소화하면서, 줄기는 자동적으로 그 자체에 조정하고 기름을 칩니다.
5. 스테인레스 강 작동기는 신축성 사용을 위해 360을 회전할 수 있습니다'
기능 원리
그것의 정상적 state.when 피스톤에서 전단력에 의해 닫힌 (열린) 밸브 스테이는 압축된 공기에 의해서 작동됩니다, 밸브가 공개되게 (닫힌) 됩니다.복동식을 위해, 밸브는 압축된 공기에 의해 열리고 마무리됩니다.
| SPEC | 작동기 | 큐 | A | 비 | Ｌ | Ｃ | Ｈ | ΦE | n-ΦF | ΦM | ΦN | ΦP | α |
| DN15 | 40 | 1/8" | 135 | 125 | 130 | 2 | 14 | 65 | 4-14 | 16 | 45 | 95 | 45 |
| 50 | 145 | 140 | |||||||||||
| D20 | 50 | 165 | 140 | 150 | 14 | 75 | 19 | 56 | 105 | ||||
| DN25 | 50 | 170 | 145 | 160 | 14 | 85 | 26 | 65 | 115 | ||||
| 63 | 190 | 175 | |||||||||||
| DN32 | 63 | 190 | 188 | 180 | 16 | 100 | 4-18 | 31 | 78 | 140 | |||
| 90 | 230 | 235 | |||||||||||
| DN40 | 63 | 206 | 190 | 200 | 3 | 16 | 110 | 38 | 84 | 150 | |||
| 90 | 250 | 240 | |||||||||||
| DN50 | 63 | 235 | 195 | 230 | 16 | 125 | 49 | 100 | 165 | ||||
| 90 | 277 | 245 | |||||||||||
| 125AL | 1/4" | 330 | 310 | ||||||||||
| DN65 | 90 | 1/8" | 330 | 280 | 290 | 18 | 145 | 66 | 120 | 185 | |||
| 125AL | 1/4" | 375 | 330 | ||||||||||
| DN80 | 125AL | 380 | 355 | 310 | 20 | 160 | 78 | 135 | 200 | 22.5 | |||
| DN100 | 125AL | 420 | 395 | 350 | 20 | 180 | 96 | 155 | 215 | 22.5 |
